电力调度数据网络解决方案

电力调度网络从功能上可以分为两大部分，一部分是骨干网络，另一部分是各级接入网络。电力调度网骨干网络由第一平面和第二平面组成，又称为骨干网A平面和骨干网B平面。两者拓扑和节点设置一致，两者设备、协议和业务都是独立的，互为备份。电力调度网络骨干网分为四级，第一级为国家电网总部、第二级为区级电网调度中心、第三级为省级调度中心和省备调，第四级为地市调度中心。电力调度网络骨干网的功能主要是将各级电网调度中心与各级电力调度接入网进行互联。各级电力接入网的主要功能是接入和汇聚各级变电站和直调电厂，归属不同调度中心的变电站和直调电厂由不同的电力调度接入网进行接入。一个变电站一般接入到两张接入网，实现上行链路的冗余备份。省调接入网主要用于接入归属省级电力公司调度的500KV/220KV变电站，而地调接入网则用于汇聚归属市级电力调度中心调度的110KV以下变电站。

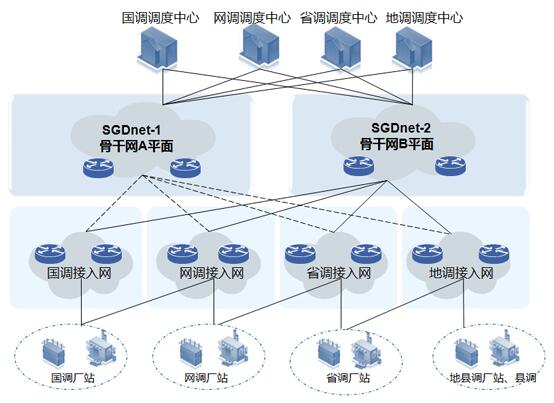

电力调度数据网络整体架构

背景与需求

随着网络技术不断发展，电力系统对调度网络的智能化要求，各国对电力调度网均已提出建设智能电网的要求。

1.智能电网发展愿景

一个目标：构建以特高压电网为骨干网架、各级电网协调发展的统一坚强智能电网

两条主线：技术上实现信息化、数字化、自动化、互动化；管理上实现集团化、集约化、精益化、标准化

三个阶段：2009-2010年，规划试点阶段； 2011-2015年，全面建设阶段； 2016-2020年，完善提升阶段

四个体系：电网基础体系、技术支撑体系、智能应用体系、标准规范体系

五个内涵：坚强可靠、经济高效、清洁环保、 透明开放、友好互动

六个环节：发电、输电、变电、配电、用电、调度

2.电力调度数据网的需求分析

可靠性需求：调度业务不能中断，对传输及其网络设备的可靠性要求高，电力调度数据网络需要提供99.999%的可靠性

实时性需求：电网调度自动化EMS系统和SCADA系统要求传送实时信息，并且要求较高的服务质量等级（QoS）

安全性需求：为了防范黑客及恶意代码等对电力调度数据网的攻击侵害及由此引发电力系统故障，电力调度网应坚持安全分区、网络专用、横向隔离和纵向认证的原则

管理性需求：智能化管理系统需要多维度管理功能；需要提供开放平台实现管理的融合

应用场景

电力二次系统安全分区

根据“全国电力二次系统安全防护总体方案”提出的电力二次系统安全防护的总策略以及电力二次系统的特点，各相关业务系统的重要程度和数据流程、目前状况和安全要求，将整个电力二次系统分为四个安全区：I实时控制区、II非控制生产区、III生产管理区、IV管理信息区。其中I和II区为电力调度网承载业务。III和IV主要为电力综合数据网。
